PCB, 2x120V, 1,6-50VA, UL
Høj-kvalitets, lavprofil indstøbte ringkerne transformatorer med to 120V, 50/60Hz primær viklinger til forbindelse i serie til 240V forsyning, eller parallelt til 120V forsyning.Dobbelte sekundær viklinger kan forbindes i serie, parallelt eller benyttes uafhængigt.
 |
 |
|
|
 |
|
| Type Nr, Ringkerne Standard Serie Mekanisk Data Forbindelser Mekanisk Layout |
||
Se evt. her for 2x115V version (70000 Serien)
Standard Ringkerne Transformer
To 120V primær viklinger til serie eller parallel forbindelse.
| Effekt VA | Type Nummer | Sek-Belastet Udgangsspænding | Sek. Strøm mA | Sek. Tomgangsspænding |
| 1,6 | 72400 72401 72402 72403 72404 72405 |
2x7 2x9 2x12 2x15 2x18 2x22 |
114 89 67 53 44 36 |
2x8.9 2x11,6 2x15,4 2x19,3 2x23,4 2x28,2 |
| 3,2 | 72410 72411 72412 72413 72414 72415 |
2x7 2x9 2x12 2x15 2x18 2x22 |
229 178 133 107 89 73 |
2x10,2 2x13,0 2x17,3 2x21,4 2x25,7 2x31,3 |
| 5,0 | 72420 72421 72422 72423 72424 72425 |
2x7 2x9 2x12 2x15 2x18 2x22 |
357 278 208 167 139 114 |
2x9,7 2x12,4 2x17,0 2x21,3 2x25,5 2x30,5 |
| 7,0 | 72430 72431 72432 72433 72434 72435 |
2x7 2x9 2x12 2x15 2x18 2x22 |
500 389 292 233 194 159 |
2x9,5 2x12,2 2x16,2 2x20,3 2x24,3 2x29,7 |
| 10,0 | 72440 72441 72442 72443 72444 72455 |
2x7 2x9 2x12 2x15 2x18 2x22 |
714 556 417 333 278 227 |
2x8,3 2x10,8 2x14,4 2x18,0 2x21,7 2x26,3 |
| 15,0 | 72450 72451 72452 72453 72454 72455 |
2x7 2x9 2x12 2x15 2x18 2x22 |
1.071 833 625 500 417 341 |
2x8,9 2x11,1 2x14,8 2x18,5 2x22,2 2x27,2 |
| 25,0 | 72460 72461 72462 72463 72464 72465 |
2x7 2x9 2x12 2x15 2x18 2x22 |
1.785 1.377 1.041 832 694 568 |
2x8,3 2x10,7 2x14,3 2x17,8 2x21,4 2x26,2 |
| 35,0 | 72470 72471 72472 72473 72474 72475 |
2x7 2x9 2x12 2x15 2x18 2x22 |
2.500 1.944 1.458 1.166 972 795 |
2x8,0 2x10,6 2x14,0 2x17,6 2x20,9 2x25,7 |
| 50,0 | 72480 72481 72482 72483 72484 72485 |
2x7 2x9 2x12 2x15 2x18 2x22 |
3.571 2.777 2.083 1.666 1.388 1.136 |
2x8,1 2x10,4 2x13,9 2x17,3 2x20,8 2x25,4 |
GÃ¥ til top
Standard Ringkerne Transformer, PC Montering, Mekanisk Data
| Effekt VA |
Dimensioner L x B x H mm |
Terminal Layout XY mm |
Terminal Layout Terminal Str mm |
Vægt Total g | Vægt Cu g | Regulering Belastet-/ Ubelastet % |
| 1,6 3,2 5,0 7,0 |
39,6 x 39,6 x 18,5 44,7 x 44,7 x 19,5 49,7 x 49,7 x 19,5 49,7 x 49,7 x 23,1 |
35,56 40,64 45,72 45,72 |
1,0 x 0,5 | 82 110 144 174 |
20 26 33 36 |
33 44 47 35 |
| 10,0 15,0 25,0 |
55,0 x 55,0 x 26,0 60,0 x 60,0 x 26,3 60,0 x 60,0 x 37,5 |
50,80 55,88 55,88 |
1,0 x 0,5 | 252 304 435 |
45 57 85 |
22 24 19 |
| 35,0 50,0 |
72,0 x 72,0 x 37,5 82,4 x 82,4 x 37,5 |
66,04 76,20 |
1,0 x 1,0 | 525 685 |
187 209 |
17 16 |
GÃ¥ til top
Primær-Sekundær testspænding 4,0 KV (VDE 0550).
Primær og sekundær kan parallel eller serie forbindes.
Omgivelses temperatur under drift +60°C maksimum.
Isolations Klasse A (105°C)
Forbindelser
For 240-volt drift, forbind primærerne i serie ved at forbinde terminalerne 5 & 4 sammen og tilslut 240 volt på terminalerne 6 & 3.For 120-volt drift, forbind primærerne parallelt ved at forbinde terminalerne 6 & 4 sammen og terminalerne 5 & 3 sammen; tilslut 120 volt på terminalerne 6 & 5.
For at forbinde sekundærerne parallelt, forbind terminalerne 14 til 12 og 13 til 11, udtag sek. spændingen på terminalerne 14 og 13.
For at forbinde sekundærerne i serie, forbind terminalerne 13 til 12 og udtag sek.spændingen på terminalerne 14 og 11.
GÃ¥ til top

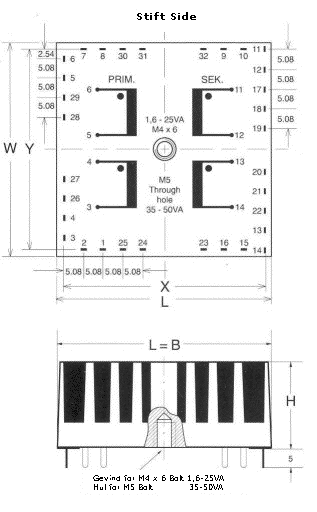

Mekanisk Layout
Dimensioner i mm.
Elektriske målinger ved 20°C omgivelses temperatur.
Specifikationer kan ændres. Kunde Specificerede typer fremstilles efter ønske.
GÃ¥ til top
