AEP300 -Motorola Chipsets


Kendetegn

  • opfylder ANSI og ETSI krav
  • tilpasset Motorola´s MC03AX1456RT, MC03AX1456, MC143460 & MC143462 chipsets
  • meget lavTHD
  • 1.500V minimum isolation
  • alle materialer godkendt ifølge UL94V-0
  • fortræffelig kvalitet til en konkurrencedygtig pris p.g.a. høj-volumen produktion
  • produceret i ISO-9001 godkendt fabrik
   AEP300 - Motorola Chipsets


Elektriske Specifikationer ved 25°C

Arbejdstemperatur: -40° til +85°C

Type
Nummer		 Pakning IC Driver Omsætnings-
forhold
±2%
Linie : IC		 LP
(µH)
±5%		 LL
(µH)
Max.		 CWW
(pF)
Max.		 DCR
(Ohm)
Max.
Linie / IC		 THD (Linearitet) Typisk Longitudinal Balance
Min.		 Indsætnings- tab
Max.		 Frekvens- respons
Max.		 Isolations- spænding (Vrms)
 AEP300-T TH MC03ZX1456RT
CPE		 1 : 1,8 3,96 25 50 4,40 / 8,00 -80dB
30kHz		 -40dB
25kHz-1MHz		 0,5dB
100kHz		 0,5dB
30kHz-1,1MHz		 1.500
 AEP300-S SMD
 AEP310-T TH MC03AX1456
CO & CPE		 1,2 : 1 3,96 15 50 4,20 / 3,80 -80dB
100kHz		 -40dB
25kHz-1MHz		 0,5dB
100kHz		 0,5dB
30kHz-1,1MHz
 AEP310-S SMD
 AEP320-T TH MC 143460/462 1,2 : 1 3,96 15 50 2,90 / 2,50 -80dB
100kHz		 -40dB
25kHz-1MHz		 0,5dB
100kHz		 0,5dB
30kHz-1,1MHz
 AEP320-S SMD
 AEP330-T TH MCOSAX1456RT
CPE		 1 : 1,8 3,96 25 60 4,40 / 8,00 -80dB
30kHz		 -40dB
25kHz-1MHz		 0,5dB
100kHz		 0,5dB
30kHz-1,1MHz
 AEP330-S SMD

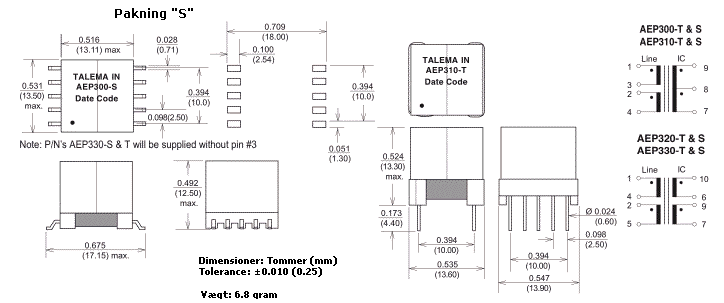

Dimensioner & Terminalforbindelser
