E1/T1/PRI/CEPT - SMD, Dobbelt Transformer


Kendetegn

  • SMD design er velegnet for ”pick and place” og med god co-planaritet
  • kontrollerede parametre sikrer opfyldning af ITU- T G. 703 krav når parret med anbefalet IC
  • 1.500 Vrms minimum isolation spænding
  • ideel for alle 1.544 og 2.048 Mbs interface applikationer
  • produceret i ISO-9001 godkendt fabrik
  • udvidet anvendelses temperatur på -40° til +85°C standard for alle typer
   Type 82219 - SMD Dobbelt Transformer


Elektriske Specifikationer ved 25°C

Type
Nummer		 Omsætningsforhold OCL LL
(µH Max.)		 CW/W
(pF Max.)		 DCR VP
Vrms		 Skema
±2% Terminaler Terminaler (Ohm Max.) Terminaler
82219 1:2
0,395:1
1,58:1		 (12-10:1-3) & (4-6:9-7)
12-11:1-3
9-8:4-6		 1,2mH Min.
(10-12)
(9-7)
0,6
0,8
40
40		 0,50
0,85
0,30		 (12-10) & (9-7)
(1-3)
(4-6)		 1.500 F

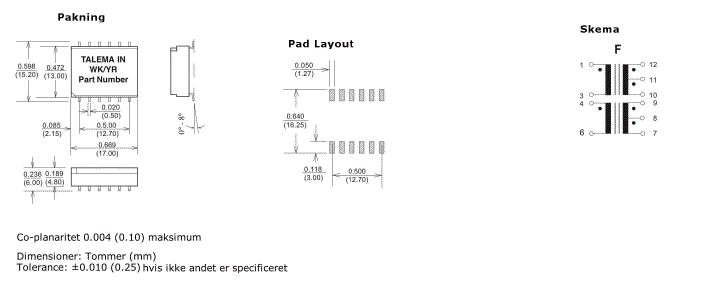

Dimensioner & Terminalforbindelser
