MJQ - Transformer Moduler for Quadro T1/E1 Porte


Kendetegn

  • designet for optimal kompatibilitet med alle etablerede interface IC'er
  • modul indeholder otte transformere for Quadro T1/E1 Porte
  • SMD design velegnet for ”pick and place” og med god co-planaritet
  • kontrollerede parametre sikrer opfyldelse af ITU- T G. 703 når anvendt med anbefalet IC
  • 1.500 Vrms minimum isolation spænding
  • ideel for alle 1.544 og 2.048 Mbs interface applikationer
  • produceret i ISO-9001 godkendt fabrik
  • udvidet arbejdstemperatur på -40° til +85°C er standard for alle typer
   MJQ - Transformer Moduler for Quadro T1/E1 Porte

Elektriske Specifikationer ved 25°C   Omsætningsforhold: Fed = IC side viklinger


MJQ Transformer Moduler for Quadro T1/E1 Porte

Udvidet Arbejdstemperatur: -40° to +85°C
Type
Nummer		 Transformer Omsætnings-
forhold
(Pri:Sek ±2%)		 OCL
(mH Min.)		 LL
(µH Max)		 CWW
(pF Max.)		 DCR (mOhm) Terminaler Skema
Pri Sek Primær Sekundær
MJQ-001-40 Send 1:1,36CT 1,2 0,6 35 390 550 24-25, 29-30, 34-35, 39-40 16-18, 11-13, 6-8, 1-3 C
Modtag 1:2CT 1,2 0,6 35 390 780 4-5, 9-10, 14-15, 19-20 36-38, 31-33, 26-28, 21-23
MJQ-002-40 Send 1:1,15 1,2 0,6 35 390 450 1-2, 6-7, 11-12, 16-17 39-40, 34-35, 29-30, 24-25 A
Modtag 1:2CT 1,2 0,6 35 390 780 21-23, 26-28, 31-33, 36-38 18-20, 13-15, 8-10, 3-5
MJQ-003-40 Send 1:2CT 1,2 0,6 35 390 780 1-2, 6-7, 11-12, 16-17 38-40, 33-35, 28-30, 23-25 B
Modtag 1:1CT 1,2 0,6 35 390 390 21-22, 26-27, 31-32, 36-37 18-20, 13-15, 8-10, 3-5
MJQ-006-40 Send 1:2CT 1,2 0,6 35 390 780 4-5, 9-10, 14-15, 19-20 36-38, 31-33, 26-28, 21-23 C
Modtag 1:2CT 1,2 0,6 35 390 780 24-25, 29-30, 34-35, 39-40 16-18, 11-13, 6-8, 1-3
MJQ-007-40 Send 1:1/1,26 1,2 0,6 35 390 490 1-2, 6-7, 11-12, 16-17 38-40, 33-35, 28-30, 23-25 B
Modtag 1:2CT 1,2 0,6 35 390 780 21-22, 26-27, 31-32, 36-37 18-20, 13-15, 8-10, 3-5
MJQ-009-40 Send 1:1,14 1,2 0,6 35 390 440 1-2, 6-7, 11-12, 16-17 39-40. 34-35, 29-30, 24-25 A
Modtag 1:1,14CT 1,2 0,6 35 390 440 36-38, 31-33, 26-28, 21-23 3-5, 8-10, 13-15, 18-20
MJQ-012-40 Send 1:1,36 1,2 0,4 20 390 540 1-2, 6-7, 11-12, 16-17 39-40, 34-35, 29-30, 24-25 A
Modtag 1:1,36CT 1,2 0,5 20 390 540 36-38, 31-33, 26-28, 21-23 3-5, 8-10, 13-15, 18-20
MJQ-015-40 Send 1:1,15 1,2 0,6 35 390 450 1-3, 6-8, 11-13, 16-18 38-40, 33-35, 28-30, 23-25 E
Modtag 1:1,15 1,2 0,6 35 390 450 4-5, 9-10, 14-15, 19-20 36-37, 31-32, 26-27, 21-22
MJQ-016-40 Send 1CT:1,41 1,2 0,6 35 420 580 1-3, 6-8, 11-13, 16-18 39-40, 34-35, 29-30, 24-25 C
Modtag 1CT:1,41 1,2 0,6 35 420 580 21-23, 26-28, 31-33, 36-38 19-20, 14-15, 9-10, 4-5
MJQ-017-40 Send 1:2 1,2 0,6 35 390 780 1-3, 6-8, 11-13, 16-18 38-40, 33-35, 28-30, 23-25 E
Modtag 1:2 1,2 0,6 35 390 780 4-5, 9-10, 14-15, 19-20 36-37, 31-32, 26-27, 21-22
MJQ-020-40 Send 1:2CT 1,2 0,6 35 390 780 4-5, 9-10, 14-15, 19-20 36-38, 31-33, 26-28, 21-23 C
Modtag 1CT:2 1,2 0,6 35 390 780 1-3, 6-8, 11-13, 16-18 39-40, 34-35, 29-30, 24-25
MJQ-021-40 Send 1:2 1,2 0,6 35 390 780 1-2, 9-10, 11-12, 19-20 39-40, 31-32, 29-30, 21-22 D
Modtag 1:2CT 1,2 0,6 35 390 780 23-25, 26-28, 33-35, 36-38 16-18, 13-15, 6-8, 3-5
MJQ-022-40 Send 1:1 1,0 0,5 35 390 390 1-2, 8-9, 11-12, 18-19 39-40, 32-33, 29-30, 22-23 F
Modtag 1:2.4 1,0 0,5 35 410 900 24-25, 27-28, 34-35, 37-38 16-17, 13-14, 6-7, 3-4
MJQ-023-40 Send 1:1,70 1,2 0,6 35 390 670 1-2, 6-7, 11-12,16-17 39-40. 34-35, 29-30, 24-25 A
Modtag 1:1,36CT 1,2 0,6 35 390 540 21-23, 26-28, 31-33, 36-38 18-20, 13-15, 8-10, 3-5
MJQ-024-40 Send 1:1,36CT 1,2 0,6 35 390 540 24-25, 29-30, 34-35, 39-40 16-18, 11-13, 6-8, 1-3 C
Modtag 1:1CT 1,2 0,6 35 390 390 4-5, 9-10, 14-15, 19-20 36-38, 31-33, 26-28, 21-23
MJQ-026-40 Send 1:1,5 1,0 0,5 35 390 580 1-2, 8-9, 11-12, 18-19 39-40, 32-33, 29-30, 22-23 F
Modtag 1,41:1 1,0 0,5 35 390 390 24-25, 27-28, 34-35, 37-38 16-17, 13-14, 6-7, 3-4
MJQ-028-40 Send 1:2,42 1,2 0,6 35 390 940 1-3, 6-8, 11-13, 16-18 38-40, 33-35, 28-30, 23-25 E
Modtag 1:2,42 1,2 0,6 35 390 940 4-5, 9-10, 14-15, 19-20 36-37, 31-32, 26-27, 21-22
MJQ-029-40 Send 1:2,1CT 1,2 0,6 35 390 810 1-2, 6-7, 11-12, 16-17 38-40, 33-35, 28-30, 23-25 B
Modtag 1:2,1CT 0,6 0,6 35 280 590 21-22, 26-27, 31-32, 36-37 18-20, 13-15, 8-10, 3-5
MJQ-030-40 Send 1:2,45CT 1,2 0,6 35 390 960 1-2, 6-7, 11-12, 16-17 38-40, 33-35, 28-30, 23-25 B
Modtag 1:2,45CT 0,6 0,6 35 280 690 21-22, 26-27, 31-32, 36-37 18-20, 13-15, 8-10, 3-5


Gå til top

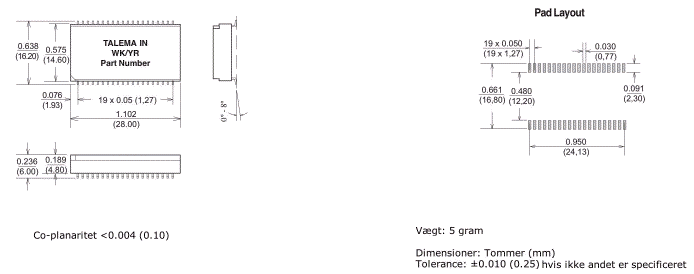

Pakning & Dimensioner

Pakning & Dimensioner

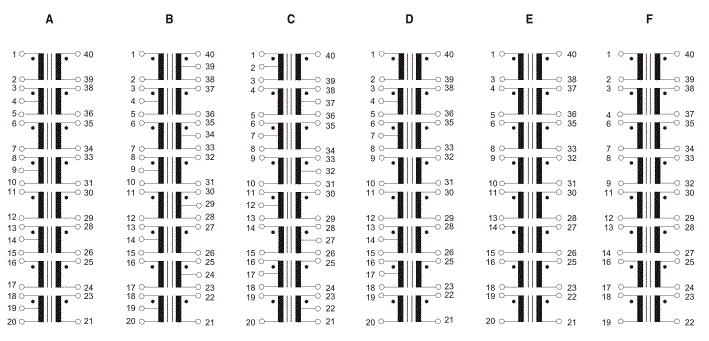

Terminalforbindelser
