MUJ - Mini SMD Signaltransformer Moduler


Features

  • fortræffelig udgangs karakteristika sikrer overensstemmelse med CCITT.I.430 krav til puls bølgeform, når benyttet sammen med anbefalet IC
  • SMD pakninger er velegnede for ”pick and place”
  • fortræffelig og stabil balance mellem viklinger
  • modular design maksimerer dæmpnings effektivitet og transmissions egenskaber
  • kompakte moduler eliminerer tre komponenter og reducerer derved montage og opbevaringsomkostninger
  • fuldt forenelige med alle almindelige IC´er
  • arbejdstemperatur: 0° til +70°C
   MUJ - Mini SMD Signal Transformer Moduler

Elektriske Specifikationer ved 25°C   Omsætningsforhold: Fed = IC side viklinger


Miniature Chip SMD Moduler opfylder Basic Insulation Level EN60950, UL1950 og UL 1459

Type Nummer LP
(mH Min.)		 Omsætnings-
forhold		 LL
(µH Max)		 CC
(pF Max)		 RCUP
(Ohm)		 RCUS
(Ohm)		 VP
(Vrms)		 Skema
 MUJ-100A-XXX
 MUJ-103A-XXX
 MUJ-105A-XXX		 30
30
30		 1:1:1:1
1:1:2:2
1:1:2,5:2,5		 5
5
5		 50
50
50		 1,7
2,3
2,6		 2,0
4,4
7,0		 1.500
1.500
1.500		 A
A
A
Common Mode Choke
Type nr. + endelse LN
(µH)		 RCU
(Ohm)		 Type nr. + endelse RCU
(Ohm)		 Type nr. + endelse RCU
(Ohm)
 MUJ-100A-000 No Choke -  MUJ-103A-000 -  MUJ-105A-000 -
 MUJ-100A-500 50 0,4  MUJ-103A-500 0,5  MUJ-105A-500 0,7
 MUJ-100A-101 100 0,6  MUJ-103A-101 0,8  MUJ-105A-101 0,9
 MUJ-100A-501 500 0,5  MUJ-103A-501 0,6  MUJ-105A-501 0,7
 MUJ-100A-502 5.000 1,0  MUJ-103A-502 1,3  MUJ-105A-502 1,6

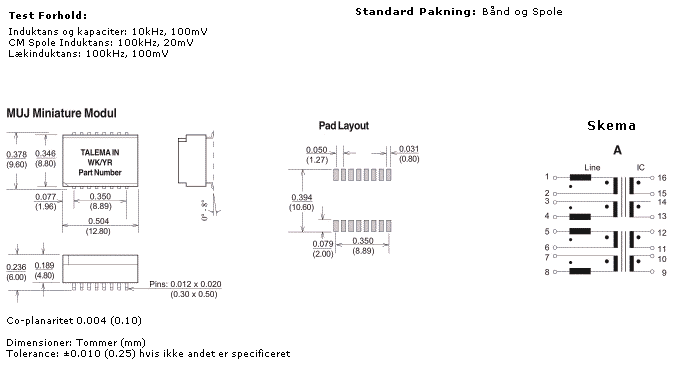

Dimensioner & Terminalforbindelser
