ISHF- Through-Hole Trans.


Kendetegn

  • designet for optimal forenelighed med alle etablerede interface IC’er
  • fortræffelig og stabil balance mellem viklinger
  • miniature overflademonteringspakning
  • opfylder CCITT.I.430 anbefalinger og svarende til nationale standarder for S-lnterface
  • produceret i ISO-9001:2000 godkendt fabrik
  • arbejdstemperatur: 0° til +70°C
   ISHF - Through-Hole Transformere

Elektriske Specifikationer ved 25°C   Omsætningsforhold: Fed = IC side viklinger


ISHF Seriens Interface Transformere opfylder Insulation Level EN60950**

Type Nummer LP
(mH)		 Omsætnings-
forhold		 LL
(µH)		 ^IDC
(mA)		 CC
(pF Max.)		 RCUP
(Ohm)		 RCUS
(Ohm)		 VP
(Vrms)		 Schematic
 ISHF-200B1
 ISHF-220A1
 ISHF-230B1
 ISHF-240B1		 30
30
30
30		 1:1:1:1
1:1:4
1:1:2,5:2,5
1:1:2:2		 15
15
15
15		 5
5
5
5		 45
45
45
45		 2,4
2,4
2,4
2,4		 2,0
5,6
6,8
5,6		 3.000
3.000
3.000
3.000		 B1
A1
B1
B1
**SO Transformer moduler opfylder Reinforced Insulation Level EN60950: 1992/A4: 1997, para 2.9.4.4 når testet ifølge 6.4.1

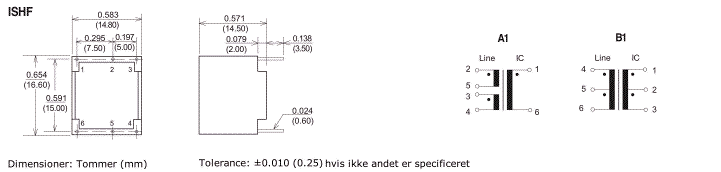

Pakningstype & Skema

Dimensioner & Terminalforbindelser
