EPU - U Interface Transformer

Vi tilbyder en række prisgunstige U Interface transformere for 2B1Q og 4B3T applikationer for udstyrstransmission mellem kundens domicil og centraler. Transformerne møder alle krav for kendte U Interface IC´er og ANSI standard T1.601 med en yderst stabil pulsform og returdæmpningspræstation.

Kendetegn

forenelighed med almindelig tranceiver IC’er sikrer maksimal ledningssløjfe
opfylder ANSI standardkrav T1.601 når brugt med anbefalet chip
1.500V minimum isolation
alle materialer er godkendt ifølge UL94V-0
fortræffelig kvalitet til konkurrencedygtige priser p.g.a. høj-volumen produktion
produceret i ISO-9001 godkendt fabrik
arbejdstemperatur: -40°C til +85°C

Elektriske Specifikationer ved 25°C

Omsætningsforhold: Fed = IC Side Viklinger

EPU Serien - U Interface Transformere

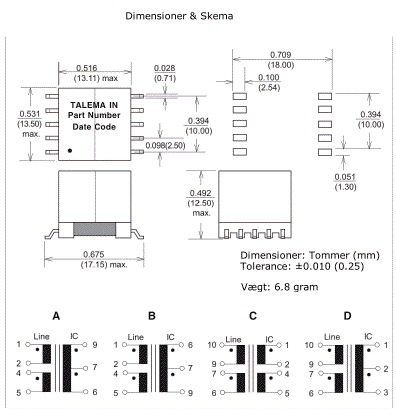

Type Nummer	L_O ±8% mH	Omsætnings- forhold ±2% Linie : IC	I_DC mA	DCR Linie Ohm Nom.	DCR IC Ohm Nom.	L_L Linie Side µH Max.	C_C pF Nom.	V_P (Vrms)	Skema
EPU-100A EPU-100B	16,0 16,0	1,65:1 1,65:1	60 60	8,4 8,4	5,2 5,2	80 80	45 45	1.500 1.500	A B
EPU-110B	14,5	1,25:1	60	8,2	6,7	70	50	1.500	B
EPU-120A EPU-120B	7,9 7,9	1,32:1 1,32:1	60 60	5,3 5,3	4,1 4,1	60 60	45 45	1.500 1.500	A B
EPU-200A	6,15	1,6:1	60	3,6	2,3	40	40	1.500	A
EPU-300B EPU-300D	28,0 28,0	1,25:1 1,25:1	60 60	19,5 19,5	16,0 16,0	150 150	60 60	1.500 1.500	B D
EPU-400B EPU-400C	16,0 16,0	2:1 2:1	60 60	8,4 8,4	4,3 4,3	80 80	50 50	1.500 1,500	B C

IC - U Interface Krydsreference

IC Producent	IC Type Nummer	Talema Type Nummer
Infineon	PEB 8091 / 8191	EPU-100B
	PEB 24902 / 24911	EPU-100B
	PSB 21910 / 21911	EPU-100B
	PEB 2491 (2B1Q)	EPU-110B
	PEB 20901	EPU-120A
	PEB 2090 (4B3T)	EPU-120B
	PEB 2091 (2B1Q)	EPU-100A
Motorola	MC145572 (2B1Q)	EPU-300B
Motorola	MC145572 (2B1Q)	EPU-300D
Mietec	MTC20278 IL TQ (2B1Q)	EPU-400B
	MTC20279 IL TQ (4B3T)	EPU-200A
	MTC20276	EPU-400C
