U Port TH 1xInterface 2,5KV


Kendetegn

  • tilpasset Infineon´s PEB2095 & PEB20959 og AMD´s AM2095 & AM20950 chipsets
  • fortræffelig og stabil balance mellem viklinger
  • kompakte størrelser i printterminal- og overflademonterings-pakninger
  • opfylder alle internationale standarder for U-Interface
  • produceret i ISO-9001 godkendt fabrik
  • arbejdstemperatur: -40° til +85°C
   U Port TH 1xInterface 2,5KV

Elektriske Specifikationer ved 25°C   Omsætningsforhold: Fed = IC Side Viklinger


UPO TH Interface Transformere - Opfylder Reinforced Insulation Level EN60950 og UL1950

Type Nummer Omsætnings-
forhold
±2%		 LP
(mH Min.)		 ^lDC
(mA)		 LL
(µH)		 CC
(pF Max.)		 DCR
(Ohm per vikling)		 VP
(Vrms)
Pri Sek
UHF-230B 1:1:2,5 1,7 100 20 20 1,2 2,1 4.000


Test Vilkår:
Induktans:   Linie side viklinger i serie - målt ved 10kHz, 100mVrms
Lækinduktans:   Linie side viklinger i serie, IC side viklinger kortsluttede - målt ved 100kHz, 100mVrms
Koblingskapacitet:   IC side viklinger i serie til Line side viklinger i parallel ved 10kHz, 100mVrms
Testspænding:   4,0kV i 2 sek. - Linie side viklinger i serie til IC viklinger
    3,0kV i 1 min. - Linie side viklinger i serie til IC viklinger

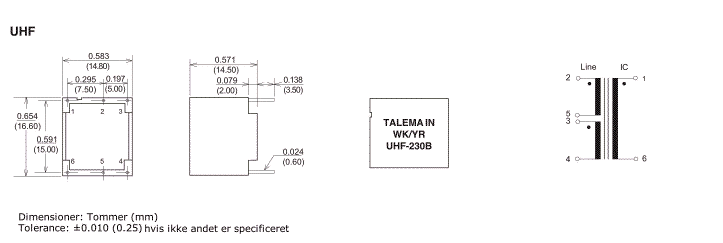

Dimensioner & Skema

UHF - Dimensioner & Terminalforbindelser
