TE Serie - Mini Dobbelt Port

Foreløbigt Datablad



Kendetegn

  • Lavprofil (5,8mm) og letvægts (3,5 g) 10/100Base-T Dobbelt transformer modulerne er velegnede for ”pick and place” og med god co-planaritet
  • Dobbelt port moduler møder IEEE 802.3u og ANSI X3.263 krav
  • Produceret i ISO-9001 godkendt fabrik


Elektriske Specifikationer ved 25°C

Induktans: 350µH minimum ved 100kHz, 100mV, 8mA
Lækinduktion: 0,4µH ved 1MHz
CW/W: 20pF Typisk
Minimum Isolationsspænding: 1.500 Vrms


Arbejdstemperatur: 0° til +70°C
Opbevaringstemperatur: -25°C til +105°C
Standard pakning: "Tape & reel"


Kvalitet og ensartethed er garanteret gennem 100% test af de specificerede parametre for primærinduktion, lækinduktans, omsætningsforhold, DC modstand og koblingskapacitet. Dette sikrer at returtabs og pulsbølgeforms kravene kan bibeholdes helt. Derudover er alle delene testet for 1.500V minimum isolation.

TED Serien - SMD Dobbelt Port 10/100Base-T Isolationstransformer Moduler

Type Nummer Omsætnings-
forhold
±2%		 Indsætnings-
tab
(dB Typ.)		 Returtab
(dB Min.)		 Crosstalk
(db Min.)		 Common / Common
Dæmpning
0,1-60MHz
(dB Typ.)		 Differential /
Common Mode
Dæmpning(dB Min.)		 Skema

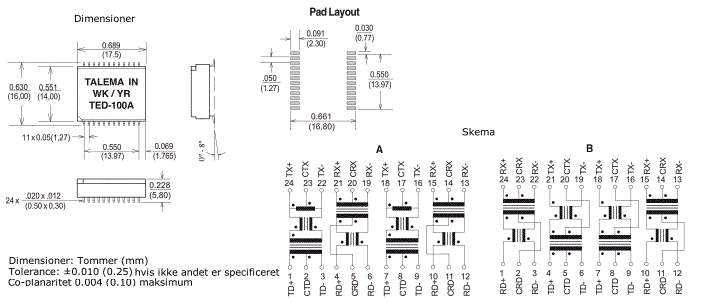

Tx Rx 1-100MHz 1-30MHz 40MHz 50MHz 60-80MHz 1MHz 30MHz 60MHz 100MHz Transmit Receive 1-60MHz 60-200MHz
 TED-100A 1ct:1ct 1ct:1ct -1,2 -18 -16 -14 -12 -50 -42 -40 -35 -40 -30 -39 -33 A
 TED-104A 2ct:1ct 1ct:1ct -1,2 -18 -16 -14 -12 -50 -42 -40 -35 -40 -30 -39 -33 A
 TED-100B 1ct:1ct 1ct:1ct -1,1 -18 -16 -14 -12 -35 -35 -35 -35 -35 -35     B
