TE Serie - 4 Port Moduler

Kendetegn

  • Lavprofil (5,8mm) og letvægt (4,0 g) 10/100Base-T Quad Port isolations transformer moduler designet til at bære fire enkelt eller dobbelt stakkede RJ-45 stik
  • SMD pakninger er velegnede for ”pick and place” og med god co-planaritet
  • Moduler møder IEEE 802.3u og ANSI X3.263 krav
  • Fortræffelig kvalitet til yderst konkurrencedygtige priser p.g.a. høj-volumen produktion
  • Produceret i ISO-9001 godkendt fabrik


Elektriske Specifikationer ved 25°C

Induktion: 350µH minimum ved 100kHz, 100mV, 8mA
Lækinduktion: 0,4µH ved 1 MHz
Minimum Isolationsspænding: 1.500 Vrms		   Arbejdstemperatur: 0° til +70°C
Opbevaringstemperatur: -25°C to +105°C
Standard pakning: "Tape & reel"


Kvalitet og ensartethed er garanteret gennem 100% test af de specificerede parametre for primærinduktion, lækinduktion, omsætningsforhold, DC modstand og koblingskapacitet. Dette sikrer at returtabs og pulsbølgeforms kravene kan bibeholdes helt. Derudover er alle delene testet for 1.500V minimum isolation.

Applikationer

10/100BaseT Quadro transformer modulerne indeholder send og modtag isolationstransformere for at bibeholde stabil bølgeform og dæmpning af common mode støj, samtidig med at de yder udstyrsisolation per IEEE 802.3. Høj impedans common mode quadro spoler for yderligere EMI dæmpning er blevet føjet til nogle modeller for FCC og CISPR 22 Klasse B attesteringskrav.

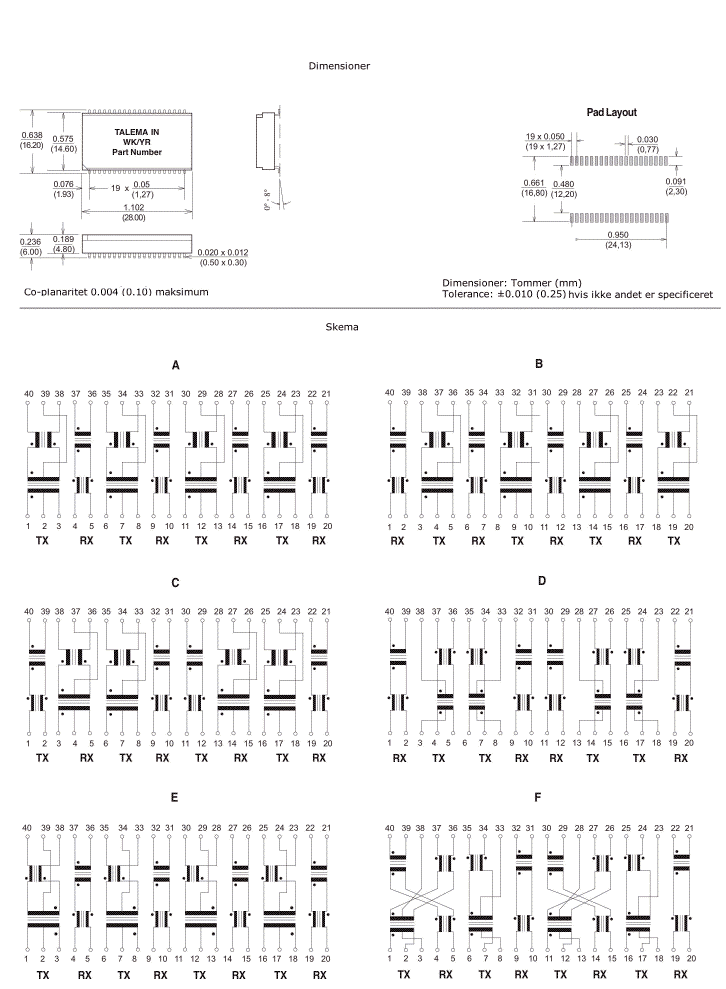

Dimensioner
Skema A-F

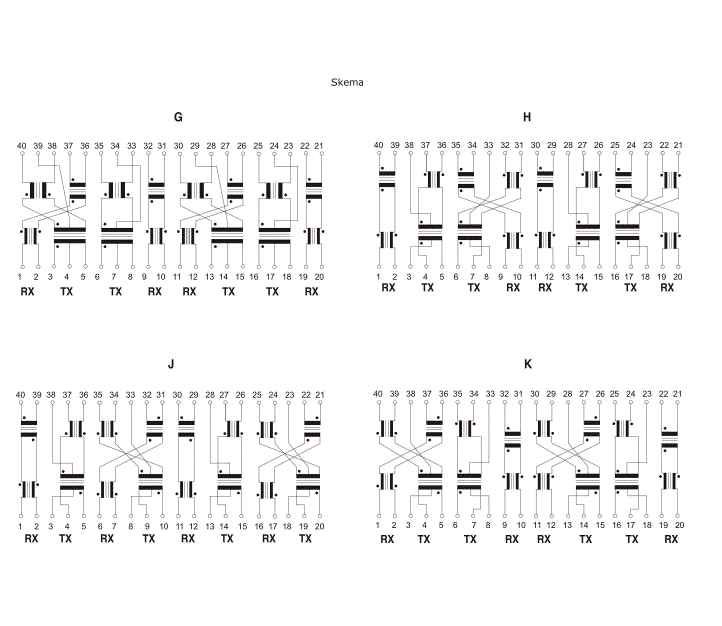

Skema G-K

TEQ Serien - SMD 4-Port 10/100Base-T Isolationstransformer Moduler

Type
Nummer		 Omsætnings-
forhold
±2%		 Indsætnings-
tab
(dB Typ.)		 Returtab
(dB Min.)		 Crosstalk
(dB Typ.)		 Common /
Common
Dæmpning
0,1-60MHz
(dB Typ.)		 Differential /
Common Mode
Dæmpning (dB Typ.)		 Skema
Tx Rx 0,1 -100
MHz		 1-30
MHz		 40
MHz		 50
MHz		 60-80
MHz		 1
MHz		 30
MHz		 60
MHz		 100
MHz		 Transmit Receive 1-60
MHz		 60-200
MHz
 TEQ-200A-J
 TEQ-202A-J
 TEQ-204A-J		 1ct:1ct
1.25ct:1ct
2ct:1ct		 1:1
1:1
1:1		 -0,5
-0,5
-0,5		 -21
-18
-18		 -17
-18
-18		 -14,5
-14
-14		 -12
-12
-12		 -65
-60
-60		 -55
-50
-50		 -45
-40
-40		 -35
-35
-35		 -30
-30
-30		 -30
-30
-30		 -40
-39
-39		 -30
-33
-33		 A
A
A
 TEQ-200B-J
 TEQ-202B-J
 TEQ-204B-J		 1ct:1ct
1.25ct:1ct
2ct:1ct		 1:1
1:1
1:1		 -0,5
-0,5
-0,5		 -21
-18
-21		 -17
-18
-17		 -14,5
-14
-14,5		 -12
-12
-12		 -65
-60
-60		 -55
-50
-50		 -45
-40
-40		 -35
-35
-35		 -30
-30
-30		 -30
-30
-30		 -40
-39
-40		 -30
-33
-30		 B
B
B
 TEQ-200C-J
 TEQ-204C-J
 TEQ-205C-J		 1ct:1ct
2ct:1ct
1.89ct:1ct		 1:1
1:1
1:1		 -0,5
-0,5
-1,1		 -21
-21
-18		 -17
-17
-16		 -14,5
-14,5
-14		 -12
-12
-12		 -65
-60
-60		 -55
-50
-50		 -45
-40
-40		 -35
-35
-35		 -30
-30
-30		 -30
-30
-25		 -40
-40
-40		 -40
-40
-40		 C
C
C
 TEQ-200D-J
 TEQ-204D-J		 1ct:1ct
2ct:1ct		 1:1
1:1		 -0,5
-0,5		 -21
-21		 -17
-17		 -14,5
-14,5		 -12
-12		 -65
-60		 -55
-50		 -45
-40		 -35
-35		 -30
-30		 -30
-30		 -40
-40		 -30
-40		 D
D
 TEQ-204E-J 2ct:1ct 1:1 -0,5 -21 -17 -14,5 -12 -60 -50 -40 -35 -30 -30 -40 -30 E
 TEQ-204F-J 2ct:1ct 1:1 -0,5 -21 -17 -14,5 -12 -60 -50 -40 -35 -30 -20 -40 -30 F
 TEQ-200G-J 1ct:1ct 1:1 -0,5 -21 -17 -14,5 -12 -65 -50 -40 -30 -30 -30 -40 -30 G
 TEQ-200H-J 1ct:1ct 1:1 -0,5 -21 -17 -14,5 -12 -65 -55 -45 -35 -30 -30 -40 -30 H
 TEQ-200J-J 1ct:1ct 1:1 -0,5 -21 -17 -14,5 -12 -65 -50 -40 -30 -30 -30 -40 -30 J
 TEQ-203K-J 1.41ct:1ct 1:1 -0,5 -18 -16 -14 -12 -60 -50 -40 -35 -35 -35 -40 -30 K
