CFJ - Kompakte Common Mode Spoler

Midlertidigt Datablad

Kendetegn

  • EMI støjdæmpning for data og signal linie filtrering
  • Lavpris, kompakt SMD design med god co-planaritet
  • Stor dæmpning over et bredt frekvensområde
  • Produceret i ISO-9001 godkendt fabrik
  • Andre induktionsværdier fremstilles efter ønske
   CFJ - Kompakte Common Mode Spoler

Elektriske Specifikationer ved 25°C

Anvendelsestemperatur: 0° til +70°C
Opbevaringstemperatur: -25°C til +105°C
Testspænding mellem viklinger: 500 Vrms
Testfrekvens: Induktion målt ved 100kHz/20mVrms


Common Mode Spoler for Data og Signal Linie EMI Støjdæmpning

Type Nummer Antal Data Linier OCL
(µH ±30%)		 IN
(mA)		 DCR
(mOhm Typ.)		 Antal Spoler Viklinger
per Kerne		 Skema
Dobbelt Spoler
 CFJ-3-470B 2 47 850 60 1 2 B
Tripple Spoler - 3 viklinger per kerne
 CFJ-3-240A
 CFJ-3-101A
 CFJ-3-471A		 3
3
3		 24
100
470		 1.000
700
700		 45
110
50		 1
1
1		 3
3
3		 A
A
A
 CFJ-3-681A
 CFJ-3-102A
 CFJ-3-152A		 3
3
3		 681
1.000
1.500		 700
700
650		 55
70
105		 1
1
1		 3
3
3		 A
A
A
 CFJ-3-222A
 CFJ-3-332A
 CFJ-3-472A		 3
3
3		 2.200
3.300
4.700		 600
400
350		 125
215
340		 1
1
1		 3
3
3		 A
A
A
Quadro Spoler - 4 viklinger per kerne
 CFJ-4-330A
 CFJ-4-470A
 CFJ-4-101A		 4
4
4		 33
47
100		 550
540
360		 65
80
160		 1
1
1		 4
4
4		 A
A
A
 CFJ-4-471A
 CFJ-4-102A
 CFJ-4-472A		 4
4
4		 471
1.000
4.700		 450
450
220		 65
85
430		 1
1
1		 4
4
4		 A
A
A
Quadro Spoler - 2 kerner med dobbelte viklinger
 CFJ-4-240B
 CFJ-4-470B
 CFJ-4-101B		 4
4
4		 24
47
100		 560
450
400		 80
110
80		 2
2
2		 2
2
2		 B
B
B

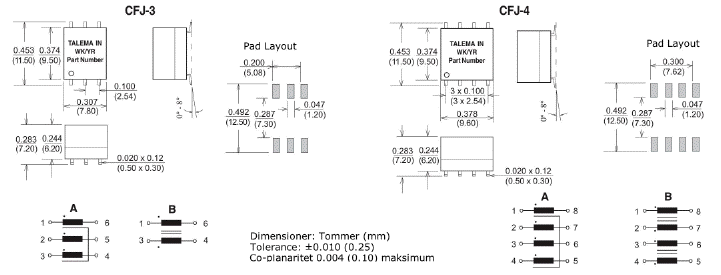

Dimensioner & Skema



Dimensioner & Skema
