DP - Kompakte Drosler, Lav pris - DPO, DPC, DPB, DPV, DPF.

DP Seriens induktorer giver et fortræffeligt lavpris alternativ til konventionelle spoler og induktorer. Benyttet i EMI-filtrering og energilagring, disse kompakte, lav-udstrålingsinduktorer er yderst effektive til at kontrolere Switch Mode strømforsynings AC rippelspænding.

Kendetegn

Bredt sortiment af induktans værdier og strømområder
Lavpris, minimal udstrålingsdesign
Kompakt størrelse
Fortinnede tilledninger for nem PCB montering
Anvendelsesfrekvens: 100 kHz
Konkurrencedygtige priser p.g.a. høj-volumen produktion
Produceret i ISO-9000 godkendt fabrik

DP - Kompakte Drosler, Lav pris

Applikationer

Switching Strømforsyninger
EMI/RFI filtrering
Udgangsspoler

Ordre Nøgle
Mekanisk Oversigt & Dimensioner

Generelle Specifikationer

Type Nummer	I_DC (A)	L (µH) Typ. @ Strøm	L_O (µH) ±15% Ubelastet	DCR (Ohm) Max.	Min. Energi Lagring (µJ)*	Tråd Ø (mm)	Spole Str. mm O.D. x H.	Monteringsmåde Tilgængelig Str. Kode
Type Nummer	I_DC (A)	L (µH) Typ. @ Strøm	L_O (µH) ±15% Ubelastet	DCR (Ohm) Max.	Min. Energi Lagring (µJ)*	Tråd Ø (mm)	Spole Str. mm O.D. x H.	C	B	V	F
DP_-0.5-47 DP_-0.5-68 DP_-0.5-100 DP_-0.5-150	0,5	47 68 100 150	50 73 109 167	0,095 0,115 0,140 0,173	5,9 8,5 12,5 18,8	0,400 0,400 0,400 0,400	14 x 8 14 x 8 14 x 8 15 x 8	2 2 2 2	3 3 3 3	2 2 2 2	2 2 2 2
DP_-0.5-220 DP_-0.5-330 DP_-0.5-470 DP_-0.5-680 DP_-0.5-1000		220 330 470 680 1.000	258 393 557 849 1.358	0,215 0,265 0,322 0,398 0,503	27,5 41,3 58,8 85 125	0,400 0,400 0,400 0,400 0,400	15 x 9 15 x 9 20 x 9 20 x 10 21 x 11	2 2 3 3 3	3 3 3 3 5	2 2 3 3 4	2 2 3 3 3
DP_-0.5-1500 DP_-0.5-2200 DP_-0.5-3300 DP_-0.5-4700		1.500 2.200 3.300 4.700	1.863 3.131 5.024 6.287	0,714 0,926 1,173 1,421	188 275 413 588	0,400 0,400 0,400 0,400	25 x 12 25 x 12 26 x 13 32 x 15	5 5 5 5	5 5 5 8	4 4 5 5	4 4 6 6

Gå til top

Type Nummer	I_DC (A)	L (µH) Typ. @ Strøm	L_O (µH) ±15% Ubelastet	DCR (Ohm) Max.	Min. Energi Lagring (µJ)*	Tråd Ø (mm)	Spole Str. mm O.D. x H.	Monteringsmåde Tilgængelig Str. Kode
Type Nummer	I_DC (A)	L (µH) Typ. @ Strøm	L_O (µH) ±15% Ubelastet	DCR (Ohm) Max.	Min. Energi Lagring (µJ)*	Tråd Ø (mm)	Spole Str. mm O.D. x H.	C	B	V	F
DP_-1.0-22 DP_-1.0-33 DP_-1.0-47 DP_-1.0-68 DP_-1.0-100	1,0	22 33 47 68 100	23 37 53 80 127	0,041 0,052 0,063 0,077 0,097	11,0 16,5 23,5 34 50	0,500 0,500 0,500 0,500 0,500	14 x 8 14 x 8 14 x 8 14 x 8 15 x 8	2 2 2 2 2	3 3 3 3 3	2 2 2 2 2	2 2 2 2 2
DP_-1.0-150 DP_-1.0-220 DP_-1.0-330 DP_-1.0-470		150 220 330 470	207 345 491 601	0,123 0,196 0,193 0,180	75 110 165 235	0,500 0,450 0,500 0,600	15 x 9 15 x 9 20 x 9 27 x 12	2 2 3 5	3 3 3 5	3 3 3 5	2 2 3 6
DP_-1.0-680 DP_-1.0-1000 DP_-1.0-1500 DP_-1.0-2200 DP_-1.0-3300		680 1.000 1.500 2.200 3.300	891 1.619 2.149 3.609 4.731	0,220 0,426 0,532 0,689 0,609	340 500 750 1.100 1.650	0,600 0,500 0,500 0,500 0,600	27 x 13 26 x 13 30 x 14 31 x 15 43 x 15	5 4 5 5 -	5 5 5 5 8	5 5 5 6 -	6 6 6 6 -

Gå til top

Type Nummer	I_DC (A)	L (µH) Typ. @ Strøm	L_O (µH) ±15% Ubelastet	DCR (Ohm) Max.	Min. Energi Lagring (µJ)*	Tråd Ø (mm)	Spole Str. mm O.D. x H.	Monteringsmåde Tilgængelig Str. Kode
Type Nummer	I_DC (A)	L (µH) Typ. @ Strøm	L_O (µH) ±15% Ubelastet	DCR (Ohm) Max.	Min. Energi Lagring (µJ)*	Tråd Ø (mm)	Spole Str. mm O.D. x H.	C	B	V	F
DP_-2.0-22 DP_-2.0-33 DP_-2.0-47 DP_-2.0-68	2,0	22 33 47 68	27 45 73 109	0,070 0,089 0,090 0,089	44 66 94 136	0,400 0,400 0,450 0,500	14 x 8 14 x 8 15 x 8 15 x 8	2 2 2 2	3 3 3 3	2 2 2 2	2 2 2 2
DP_-2.0-100 DP_-2.0-150 DP_-2.0-220 DP_-2.0-330 DP_-2.0-470		100 150 220 330 470	157 207 328 575 720	0,109 0,106 0,153 0,202 0,214	200 300 440 660 940	0,500 0,600 0,560 0,560 0,600	15 x 9 25 x 12 25 x 11 26 x 12 30 x 14	3 4 4 4 5	3 5 5 5 5	3 4 4 4 5	3 4 4 4 6
DP_-2.0-680 DP_-2.0-1000 DP_-2.0-1500 DP_-2.0-2200		680 1.000 1.500 2.200	1.251 1.429 2.488 3.218	0,282 0,335 0,441 0,405	1.360 2.000 3.000 4.400	0,600 0,600 0,600 0,710	30 x 14 42 x 14 42 x 15 51 x 22	5 - - -	5 5 8 10	5 9 9 -	6 - - -

Gå til top

Type Nummer	I_DC (A)	L (µH) Typ. @ Strøm	L_O (µH) ±15% Ubelastet	DCR (Ohm) Max.	Min. Energi Lagring (µJ)*	Tråd Ø (mm)	Spole Str. mm O.D. x H.	Monteringsmåde Tilgængelig Str. Kode
Type Nummer	I_DC (A)	L (µH) Typ. @ Strøm	L_O (µH) ±15% Ubelastet	DCR (Ohm) Max.	Min. Energi Lagring (µJ)*	Tråd Ø (mm)	Spole Str. mm O.D. x H.	C	B	V	F
DP_-3.0-15 DP_-3.0-22 DP_-3.0-33 DP_-3.0-47 DP_-3.0-68	3,0	15 22 33 47 68	21 34 49 75 92	0,039 0,038 0,038 0,048 0,060	>68 99 149 212 306	0,500 0,500 0,630 0,630 0,710	14 x 8 14 x 8 19 x 8 20 x 8 25 x 12	2 2 3 3 4	3 3 3 3 5	2 2 3 3 4	2 2 3 3 4
DP_-3.0-100 DP_-3.0-150 DP_-3.0-220 DP_-3.0-330		100 150 220 330	157 207 346 625	0,080 0,107 0,134 0,142	458 675 990 1.485	0,710 0,710 0,630 0,710	25 x 12 25 x 12 29 x 13 30 x 14	4 4 5 5	5 5 5 5	4 4 5 5	4 4 6 6
DP_-3.0-470 DP_-3.0-680 DP_-3.0-1000 DP_-3.0-1500 DP_-3.0-2200		470 680 1.000 1.500 2.200	727 1.124 1.493 2.324 4.090	0,187 0,302 0,304 0,384 0,509	2.115 3.060 4.500 6.750 9.900	0,670 0,630 0,670 0,670 0,670	42 x 14 42 x 16 49 x 20 53 x 24 54 x 26	- - - - -	5 8 10 11 11	9 - - - -	- - - - -

Gå til top

Type Nummer	I_DC (A)	L (µH) Typ. @ Strøm	L_O (µH) ±15% Ubelastet	DCR (Ohm) Max.	Min. Energi Lagring (µJ)*	Tråd Ø (mm)	Spole Str. mm O.D. x H.	Monteringsmåde Tilgængelig Str. Kode
Type Nummer	I_DC (A)	L (µH) Typ. @ Strøm	L_O (µH) ±15% Ubelastet	DCR (Ohm) Max.	Min. Energi Lagring (µJ)*	Tråd Ø (mm)	Spole Str. mm O.D. x H.	C	B	V	F
DP_-5.0-15 DP_-5.0-22 DP_-5.0-33 DP_-5.0-47	5,0	15 22 33 47	23 28 48 82	0,029 0,039 0,036 0,043	188 275 413 588	0,600 0,600 0,710 0,750	20 x 8 25 x 12 25 x 12 25 x 12	3 4 4 4	3 5 5 5	3 4 4 4	3 4 4 4
DP_-5.0-68 DP_-5.0-100 DP_-5.0-150 DP_-5.0-220		68 100 150 220	137 172 221 381	0,055 0,059 0,094 0,097	850 1.250 1.875 2.750	0,750 0,800 0,710 0,800	26 x 12 30 x 13 41 x 13 41 x 13	4 5 - -	5 5 5 5	4 5 9 9	4 5 - -
DP_-5.0-330 DP_-5.0-470 DP_-5.0-680 DP_-5.0-1000		330 470 680 1.000	475 852 1.186 2.093	0,156 0,187 0,196 0,206	4.125 5.875 8.500 12.500	0,710 0,750 0,800 0,900	49 x 20 49 x 20 53 x 25 55 x 26	- - - -	10 10 11 11	- - - -	- - - -

Gå til top

Type Nummer	I_DC (A)	L (µH) Typ. @ Strøm	L_O (µH) ±15% Ubelastet	DCR (Ohm) Max.	Min. Energi Lagring (µJ)*	Tråd Ø (mm)	Spole Str. mm O.D. x H.	Monteringsmåde Tilgængelig Str. Kode
Type Nummer	I_DC (A)	L (µH) Typ. @ Strøm	L_O (µH) ±15% Ubelastet	DCR (Ohm) Max.	Min. Energi Lagring (µJ)*	Tråd Ø (mm)	Spole Str. mm O.D. x H.	C	B	V	F
DP_-7.5-15 DP_-7.5-22 DP_-7.5-33 DP_-7.5-47 DP_-7.5-68	7,5	15 22 33 47 68	18 30 49 84 105	0,022 0,025 0,025 0,026 0,040	422 619 928 1.322 1.913	0,750 0,800 0,900 0,950 0,900	30 x 14 30 x 14 30 x 14 31 x 14 42 x 14	5 5 5 5 -	5 5 5 5 5	5 5 5 5 9	6 6 6 6 -
DP_-7.5-100 DP_-7.5-150 DP_-7.5-220 DP_-7.5-330 DP_-7.5-470	7,5	100 150 220 330 470	160 219 373 605 1.054	0,045 0,074 0,070 0,090 0,085	2.813 4.219 6.188 9.281 13.219	1,000 0,850 1,000 1,000 1,180	43 x 17 50 x 21 51 x 22 54 x 25 55 x 28	- - - - -	8 10 10 11 11	- - - - -	- - - - -

Gå til top

Type Nummer	I_DC (A)	L (µH) Typ. @ Strøm	L_O (µH) ±15% Ubelastet	DCR (Ohm) Max.	Min. Energi Lagring (µJ)*	Tråd Ø (mm)	Spole Str. mm O.D. x H.	Monteringsmåde Tilgængelig Str. Kode
Type Nummer	I_DC (A)	L (µH) Typ. @ Strøm	L_O (µH) ±15% Ubelastet	DCR (Ohm) Max.	Min. Energi Lagring (µJ)*	Tråd Ø (mm)	Spole Str. mm O.D. x H.	C	B	V	F
DP_-10-15 DP_-10-22 DP_-10-33 DP_-10-47	10	15 22 33 47	21 28 46 75	0,013 0,021 0,022 0,028	750 1.100 1.650 2.350	0,950 0,900 1,000 1,000	30 x 14 41 x 14 42 x 14 42 x 14	5 - - -	5 5 5 5	5 9 9 9	6 - - -
DP_-10-68 DP_-10-100 DP_-10-150 DP_-10-220	10	68 100 150 220	89 152 248 427	0,042 0,044 0,041 0,054	3.400 5.000 7.500 11.000	0,900 1,000 1,180 1,180	50 x 21 50 x 21 55 x 26 55 x 26	- - - -	10 10 11 11	- - - -	- - - -

Gå til top

Type Nummer	I_DC (A)	L (µH) Typ. @ Strøm	L_O (µH) ±15% Ubelastet	DCR (Ohm) Max.	Min. Energi Lagring (µJ)*	Tråd Ø (mm)	Spole Str. mm O.D. x H.	Monteringsmåde Tilgængelig Str. Kode
Type Nummer	I_DC (A)	L (µH) Typ. @ Strøm	L_O (µH) ±15% Ubelastet	DCR (Ohm) Max.	Min. Energi Lagring (µJ)*	Tråd Ø (mm)	Spole Str. mm O.D. x H.	C	B	V	F
DP_-15-6.8 DP_-15-10 DP_-15-15 DP_-15-22	15	6,8 10 15 22	8 14 22 36	0,009 0,012 0,011 0,014	765 1.125 1.688 2.475	1,000 1,000 1,180 1,250	41 x 14 41 x 14 41 x 14 44 x 18	- - - -	5 5 5 8	9 9 9 -	- - - -
DP_-15-33 DP_-15-47 DP_-15-68 DP_-15-100	15	33 47 68 100	49 75 123 207	0,018 0,016 0,018 0,023	3.713 5.288 7.650 11.250	1,180 1,400 1,500 1,500	50 x 21 51 x 22 52 x 23 56 x 27	- - - -	10 11 11 11	- - - -	- - - -

Bemærk:

µJoule klassificeringen (0,5 x LI²) er induktorens evne til at lagre energi
Induktans er målt ved 0,10V AC ved 10kHz uden DC strøm og 0,25V AC ved 10kHz med DC strøm.

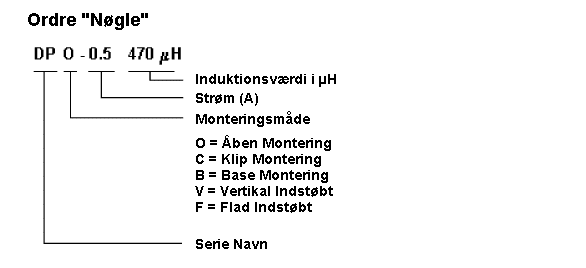

Ordre "N�gle"

Gå til top

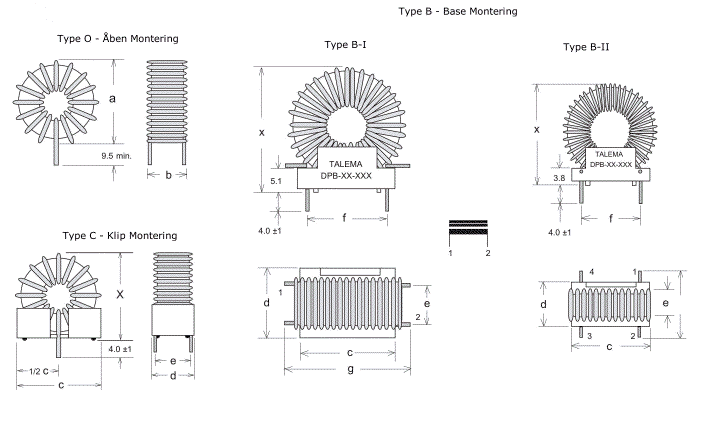

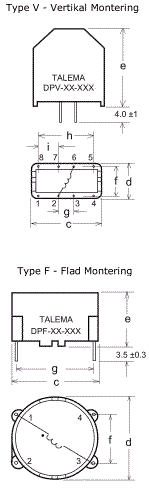

Mekanisk Oversigt & Dimensioner

Mekanisk Oversigt & Dimensioner

Monteringsm�de

Monterings- måde	Str. Kode	Dimensioner (mm)
Monterings- måde	Str. Kode	c	d	e	f	g	h	i	x	Term. Ø
"C" Klip Montering	2 3	16,5 21,0	11,4 11,4	7,6 7,6	- -	- -	- -	- -	Spole Y.D. +2,8 Spole Y.D. +2,8	Se Datablad
"C" Klip Montering	4 5	24,1 31,8	15,2 17,8	11,4 12,7	- -	- -	- -	- -	Spole Y.D. +2,8 Spole Y.D. +3,3	Se Datablad
"V" Vertikal Montering	2 3 4	17,8 23,0 27,0	12,8 15,5 18,0	20,0 25,0 30,0	10,0 12,5 15,0	5,0 10,0 12,5	15,0 20,0 22,5	5,0 5,0 5,0	- - -	0,60 x 0,88
"V" Vertikal Montering	5 6 9	32,0 32,0 43,0	20,5 23,0 28,0	35,0 35,0 47,5	17,5 20,0 25,0	12,5 12,5 25,0	27,5 27,5 40,0	7,5 7,5 7,5	- - -	0.75 x 1,10
"F" Flad Montering	2 3	17,5 22,5	17,0 22,0	12,5 15,0	10,0 12,5	15,0 20,0	- -	- -	- -	0,60 x 0,88
"F" Flad Montering	4 6 9	27,5 32,5 42,5	27,0 32,0 42,0	17,5 20,0 28,5	15,0 20,0 25,0	25,0 30,0 35,0	- - -	- - -	- - -	0,60 x 0,88
Base Montering "B-I"	5 8	25,4 27,9	15,2 20,3	10,2 15,2	20,3 22,9	34,3 36,8	- -	- -	Spole Y.D. +3,5	1,27
Base Montering "B-I"	10 11	35,6 43,2	22,9 27,9	17,8 22,9	30,5 38,1	44,5 52,1	- -	- -	Spole Y.D. +3,5	1,27
"B-II"	3	19,1	10,8	6,4	15,2	15,9	-	-	Spole Y.D. +3,8	1,02
