CUJ - Mini Chip SMD Common Mode Spoler

Kendetegn

  • EMI støjdæmpning for data og signal line filtrering
  • Lavpris, kompakt SMD design for "pick and place" og med god co-planaritet
  • Stor dæmpning over et bredt frekvensområde
  • Produceret i ISO-9001 godkendt fabrik
  • Andre induktionsværdier fremstilles efter ønske
   CUJ - Mini Chip SMD Common Mode Spoler

Elektriske Specifikationer ved 25°C

Anvendelsestemperatur: 0° til +70°C
Opbevaringstemperatur: -25° til +105°C
Testspænding mellem viklinger: 500 Vrms
Testfrekvens: Induktion målt ved 100kHz/20 Vrms


Common Mode Spoler for Data og Signal Linie EMI Støjdæmpning

Type Nummer Antal Data Linier OCL (µH) ±30% IN(mA) DCR (mOhm) Antal Spoler Viklinger per Spole Skema
 CUJ-240-16E
 CUJ-340-16E
 CUJ-101-16E		 4
4
4		 24
34
100		 800
700
450		 45
55
135		 2
2
2		 2
2
2		 E
E
E
 CUJ-471-16E
 CUJ-102-16E
 CUJ-472-16E		 4
4
4		 470
1.000
4.700		 450
450
300		 95
135
310		 2
2
2		 2
2
2		 E
E
E
 CUJ-240-16C
 CUJ-470-16C
 CUJ-101-16C		 6
6
6		 24
47
100		 650
450
350		 45
90
170		 2
2
2		 3
3
3		 C
C
C
 CUJ-471-16C
 CUJ-102-16C
 CUJ-472-16C		 6
6
6		 470
1.000
4.700		 350
330
200		 95
170
430		 2
2
2		 3
3
3		 C
C
C
 CUJ-240-16D
 CUJ-470-16D
 CUJ-680-16D		 6
6
6		 24
47
68		 600
500
450		 75
110
135		 3
3
3		 2
2
2		 D
D
D
 CUJ-471-16D
 CUJ-102-16D
 CUJ-472-16D		 6
6
6		 470
1.000
4.700		 350
350
190		 220
220
750		 3
3
3		 2
2
2		 D
D
D
 CUJ-240-16A
 CUJ-470-16A
 CUJ-101-16A		 8
8
8		 24
47
100		 550
400
250		 45
90
240		 2
2
2		 4
4
4		 A
A
A
 CUJ-471-16A
 CUJ-102-16A
 CUJ-472-16A		 8
8
8		 470
1.000
4.700		 250
250
160		 95
240
540		 2
2
2		 4
4
4		 A
A
A
 CUJ-240-16B
 CUJ-340-16B		 8
8		 24
34		 430
400		 125
145		 4
4		 2
2		 B
B
 CUJ-680-16B
 CUJ-101-16B		 8
8		 68
100		 320
300		 220
250		 4
4		 2
2		 B
B

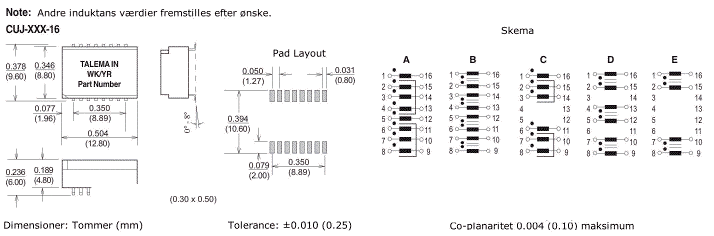

Dimensioner & Skema


Dimensioner & Skema
