DJA -Liniære Power Lager Spoler

DJA Serien benytter Fe-baserede amorf legerede kerner, som giver høj flux tæthed og lavt kerne tab. Disse lagringsspoler tillader dig at optimere dit design ved at give en meget stabil induktans over et bredt DC strømområde ved frekvenser op til 500 kHz.

Lagringskapacitet 1/2LI2 er cirka lig med 3500 eller 5000 µWs (µ Joule)		   DJA - Liniære Power Lager Spoler

Mekanisk Oversigt & Dimensioner

Elektriske Specifikationer ved 25°C

Type Nummer Forbindelse  IDCA L (µH)
@
nominel
strøm		 LO(µH)
±15%
ubelastet		 DCR
(mOhm)
Max.		 Min. Energi
Lagring
(µ Joule)		 Tråd
Ø
mm		 Skema Vægt
per
Stk.
DJA-3500 Serie
Parallel		 3,3
6,6		 624
156		 780
195		 128
32		 3.392
3.392		 0,80
0,80		 1
1		 33
33
DJA-3501 Serie
Parallel		 4,0
8,0		 420
105		 524
131		 92
23		 3.355
3.355		 0,85
0,85		 1
1		 33
33
DJA-3502 Serie
Parallel		 5,3
10,6 		 236
59		 296
74		 48
12		 3.314
3.314		 1,00
1,00		 1
1		 33
33
DJA-3503 Serie
Parallel		 6,7
13,4		 148
37		 184
46		 32
8		 3.319
3.319		 1,12
1,12		 1
1		 33
33
DJA-3504 Serie
Parallel		 9,8
19,6		 68
17		 88
22		 16
4		 3.324
3.324		 0,95
0,95		 2
2		 33
33
DJA-3505 Serie
Parallel		 11,6
23,2		 50
12,5		 62
15,5		 12
3		 3.335
3.335		 1,06
1,06		 2
2		 33
33
DJA-5000 Serie
Parallel		 4,0
8,0		 636
159		 792
198		 124
31		 5.079
5.079		 0,85
0,85		 1
1		 44
44
DJA-5001 Serie
Parallel		 5,0
10,0		 408
102		 508
127		 80
20		 5.079
5.079		 0,95
0,95		 1
1		 44
44
DJA-5002 Serie
Parallel		 6,4
12,8		 248
62		 312
78		 44
11		 5.079
5.079		 1,12
1,12		 1
1		 44
44
DJA-5003 Serie
Parallel		 8,4
16,8		 144
36		 180
45		 26
6.5		 5.054
5.054		 0,90
0,90		 2
2		 44
44
DJA-5004 Serie
Parallel		 12,3
24,6		 68
17		 84
21		 12
3		 5.073
5.073		 1,06
1,06		 2
2		 44
44
DJA-5005 Serie
Parallel		 14,5
29,0		 48
12		 60
15		 10
2,5		 5.047
5.047		 1,12
1,12		 2
2		 44
44


GÃ¥ til top

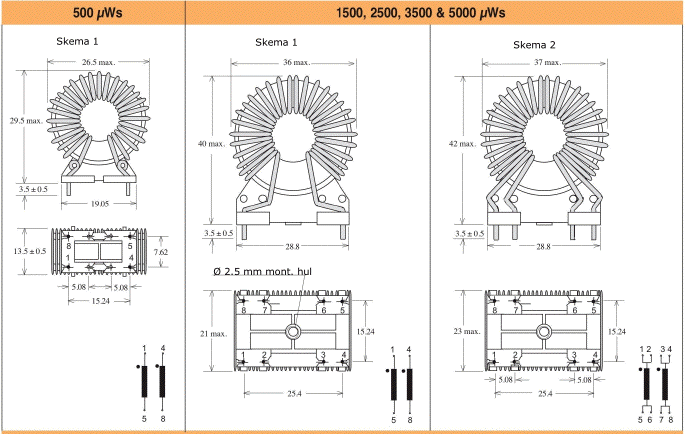

Mekanisk Oversigt & Dimensioner

Mekanisk Oversigt & Dimensioner

Dimensioner: Millimeter
Tolerance: ±0.25 hvis ikke andet er specificeret.
